untuk membuka pintu otomatis
2.Alat dan bahan
1. Gerbang AND
Gerbang AND memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang AND akan menghasilkan Keluaran (Output) Logika 1 jika semua masukan (Input) bernilai Logika 1 dan akan menghasilkan Keluaran (Output) Logika 0 jika salah satu dari masukan (Input) bernilai Logika 0. Simbol yang menandakan Operasi Gerbang Logika AND adalah tanda titik (“.”) atau tidak memakai tanda sama sekali.
Gerbang AND memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang AND akan menghasilkan Keluaran (Output) Logika 1 jika semua masukan (Input) bernilai Logika 1 dan akan menghasilkan Keluaran (Output) Logika 0 jika salah satu dari masukan (Input) bernilai Logika 0. Simbol yang menandakan Operasi Gerbang Logika AND adalah tanda titik (“.”) atau tidak memakai tanda sama sekali.
2. Gerbang NOT
Gerbang AND memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang AND akan menghasilkan Keluaran (Output) Logika 1 jika semua masukan (Input) bernilai Logika 1 dan akan menghasilkan Keluaran (Output) Logika 0 jika salah satu dari masukan (Input) bernilai Logika 0. Simbol yang menandakan Operasi Gerbang Logika AND adalah tanda titik (“.”) atau tidak memakai tanda sama sekali.

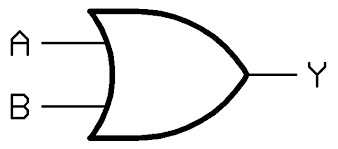

3. Gerbang OR
Gerbang OR memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang OR akan menghasilkan Keluaran (Output) 1 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin menghasilkan Keluaran (Output) Logika 0, maka semua Masukan (Input) harus bernilai Logika 0.
4. Logicstate
5. Logicprobe
memberikan ouput pada rangkaian bernilai logika 1 atau 0
6. motor dc
sebagai motor penggerak
7. batrai
sumber arus
8 ic L293D
Sesuai dengan namanya rangkaian ini menggunakan gerbang logika And, Or, dan Not untuk mengontrol putaran motor baik itu kekiri maupun kekanan, dengan inputan sensor berat 1 dan sensor berat 2 sebagai pendeteksi adanya beban orang, dan sensor open dan sensor close sebagai limit switch agar motor tidak terbakar prinsip kerjanya sederhana yaitu menonaktifkan motor ketika pintu sudah terbuka maupun tertutup. untuk driver motor bisa menggunakan ic L293D sebagai driver stepper. untuk mendasain rangkaian pertama kita akan membuat tabel kondisi.
 |
| Tabel Kebenaran |
Prinsip Kerja
- Kondisi pertama motor akan close ketika sensor berat 1 dan sensor berat 2 bernilai 0 dan sensor close harus bernilai 0 sedangkan sensor open bisa 1/0. nilai 0 menandakan bahwa pintu sedang di tutup sedangkan 1 menandakan motor akan aktif dan menutup pintu
- Kondisi kedua motor akan open ketika salah satu sensor berat 1 atau sensor berat 2 bernilai 1 atau keduanya bernilai 1 dan sensor open harus bernilai 0 sedangkan sensor close bisa 1/0. nilai 0 menandakan bahwa pintu sedang dibuka sedangkan 1 menandakan motor akan aktif dan membuka pintu.
5. video
6. link download
Download video disini
Download rangkaian simulasi disini
Download HTML disini
Download data sheet IC l293d disini
