LAPORAN AKHIR (PERCOBAAN 1)
1.
Pengaruh

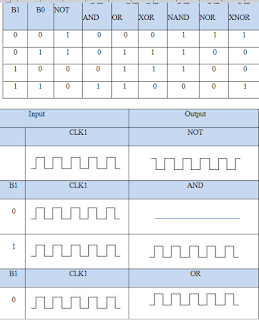

Clock terhadap keluaran pada gerbang logika percobaan 1 !
a. Gerbang Not, Output yang dihasilkan oleh gerbang not yang tersambung ke B1
adalah 0 karena input B1 bernilai 1 sesuai dengan tabel kebenaran NOT yang akan
membalik nilai input.
b.
Untuk gerbang AND, disaat input B1
bernilai 0 dan salah satu inputnya adalah clock, maka output yang dihasilkan
adalah 0. Hasil percobaan sesuai dengan teori pada gerbang AND, output akan
bernilai 1 apabila semua input bernilai 1. Sedangkan disaat B1 bernilai 1 maka
output dari gerbang AND akan mengikuti pulse dari clock tersebut. Disaat clock
high dan B1 high akan menghasilkan output 1.
c. Untuk gerbang OR, saat
B1 low maka bentuk pulse outputnya akan sama dengan clock dan saat B1 high maka
bentuk pulse outputnya akan konstan bernilai 1 karena salah satu inputnya ada
bernilai 1 atau kedua inputnya bernilai 1 maka outputnya pasti akan
konstan bernilai 1. Hasil percobaan sesuai dengan teori pada gerbang OR, output
akan berlogika 0 apabila semua input bernilai 0 dan output akan bernilai 1
apabila disalah satu input bernilai 1.
d. Untuk gerbang XOR, saat
B1 low maka pulse output yang dihasilkan mengikuti atau sama dengan clock itu
sendiri. Disaat B1 low dan clock low maka output XOR bernilai 0 dan saat B1 low
dan clock high maka output bernilai 1. Untuk B1 high, maka output yang dihasilkan
akan berbeda 1800. Seperti pada saat B1 high dan clock low maka outputnya akan bernilai 1 dan jika B1 high
dan clock high maka akan bernilai 0. Hasil percobaan sesuai dengan
teori pada gerbang XOR. Gerbang XOR output akan bernilai 0 apabila kedua input
bernilai sama dan output akan bernilai 1 apabila salah satu
masukannya berbeda maka keluarannya akan bernilai 1.
e. Untuk gerbang NAND nilai
outputnya berkebalikan dengan gerbang AND, output yang dihasilkan berubah 180o.
Disaat B1 low dan ada clock maka outputnya akan konstan bernilai 1, karena pada
gerbang NAND output akan bernilai 0 jika kedua inputnya bernilai 1. Pada saat
B1 high dan clock high maka outputnya bernilai 0 dan pada saat B1 high dan
clock low maka outputnya 1.
f. Untuk gerbang NOR outputnya
berkebalikan dengan gerbang OR, output yang dihasilkan berubah 180o.
Disaat B1 low dan ada clock maka outputnya akan berbeda 1800. Disaat
B1 low dan clock juga low output bernilai 1 dan disaat B1 low dan clock high
output bernilai 0. Hal ini dikarenakan pada gerbang NOR output akan bernilai 1
jika kedua inputnya bernilai 0. Pada saat B1 high dan ada clock high maka
outputnya bernilai 0.
g. Untuk gerbang XNOR kebalikan gerbang XOR. Saat B1 low
dan ada clock maka output berkebalikan dengan clock. Saat B1 high dan ada clock
maka output akan sama bentuk pulsenya dengan clock. Hasil percobaan sesuai
dengan teori pada gerbang XNOR, output akan bernilai 1 jika kedua input
bernilai sama.
2. Jelaskan rangkaian
dasar dari gerbang logika AND?
Gerbang
AND memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran
(Output). Gerbang AND akan menghasilkan Keluaran (Output) Logika 1 jika semua
masukan (Input) bernilai Logika 1 dan akan menghasilkan Keluaran (Output)
Logika 0 jika salah satu dari masukan (Input) bernilai Logika 0.
3. Jelaskan rangkaian dasar dari gerbang logika OR?
Gerbang OR memerlukan 2 atau lebih Masukan (Input) untuk
menghasilkan hanya 1 Keluaran (Output). Gerbang OR akan menghasilkan Keluaran
(Output) 1 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika
ingin menghasilkan Keluaran (Output) Logika 0, maka semua Masukan (Input) harus
bernilai Logika 0.
Simbol
yang menandakan Operasi Logika OR adalah tanda Plus (“+”). Contohnya : Z = X +
Y
4. Jelaskan rangkaian dasar dari gerbang logika NOT?
Gerbang NOT hanya memerlukan sebuah Masukan
(Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang NOT disebut juga
dengan Inverter (Pembalik) karena menghasilkan Keluaran (Output) yang
berlawanan (kebalikan) dengan Masukan atau Inputnya. Berarti jika kita ingin mendapatkan
Keluaran (Output) dengan nilai Logika 0 maka Input atau Masukannya harus
bernilai Logika 1. Gerbang NOT biasanya dilambangkan dengan simbol minus (“-“)
di atas Variabel Inputnya.
[kembali]5. Link download
download video disini
download rangkaian disini
download htmldisini
