LAPORAN AKHIR (PERCOBAAN 2)


4. analisa

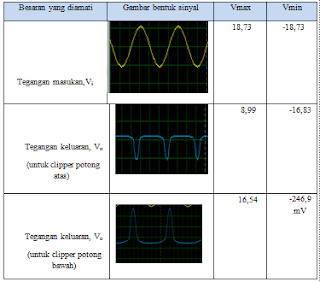

1.             Jelaskan Prinsip Kerja Clipper Pemotong Atas dan Bawah sesuai Rangkaian !
Carqa kerja rangkaian pemotong atas yaitu selama setengah siklus positif tegang input,dioda konduksi. Dioda terhubung singkat dan tegangan pada beban RL saat siklus positif ini sama dengan nol. Selama setengah siklus negatif, dioda terbias reverse dan terbuka. Dengan harga RL yang jauh lebih besar dari R dihasilkan tegangan output dengan harga mendekati -Vp. Maka pada clipper positif ini sinyal di atas level 0 volt akan dipotong.
Cara kerjanya rangkaian pemotong bawah adalah kebalikab dari clipper positif yaitu dioda konduksi saat setengah siklus negatif , output pada beban RL nol. Dan dioda reverse saat setengah siklus positif, dengan harga RL jauh lebih besar dari R dihasilkan output mendekati harga Vp.
2.           Apa yang mempengaruhi dari pemotongan sinyal di rangkaian clipper dan jelakan kenapa ?
Bila output rangkaian paralel dengan katoda dioda, maka bagian positif dari sinyal input akan dilewatkan, dan bagian negatif akan dipotong (berarti clipper negatif)
 Bila output rangkaian parallel dengan anoda dioda, maka bagian negatif dari sinyal input akan dilwatkan, dan bagian positif akan dipotong (berarti clipper positif)
·Baterai dalam rangkaian clipper ini berfungsi untuk batas pemotongan atau level clipping.
 Biasanya clipping atau pemotongan sinyal adalah tegangan baterai _+ tegangan dioda (0,7 untuk Si, 0,3 untuk Ge atau Vz bila menggunakan dioda zener)


5. Link download
download video disini
download rangkaian disini
download html disini
